QBY第三代氣動隔膜泵
QBY第三代氣動隔膜泵的產品概述：
QBY第三代氣動隔膜泵具有簡單、可靠設計的空氣換向閥，使整個QBY系列產品能在各種應用情況下實現大的穩定性。QBY第三代氣動隔膜泵的優勢所在：
QBY第三代氣動隔膜泵具有質量可靠使用壽命長、噪音底、震動、做工精細等優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點可在不良?xì)庠吹那闆r下使用，換向閥中Derlin材質的滑塊堅固耐用，不易損壞；氣路暢通，從1/2‘到3’泵的氣路部分絕無障礙，保證換向靈活；
QBY第三代氣動隔膜泵產品用途：
1、 吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果漿、巧克力等。
2、 QBY第三代氣動隔膜泵用于吸油漆、樹膠、顏料。
3、 粘合劑和膠水等全部鐘類可用泵吸取。
4、 各種瓦、瓷、磚器及陶器釉漿。
5、 油井鉆好后，用泵吸沉積物及灌漿。
6、 QBY第三代氣動隔膜泵用于吸各種污水。
7、 泵吸各種乳劑和填料。
8、 用泵為油輪、駁船清倉吸取倉內污水。
9、 啤酒花及發酵粉稀漿、糖漿、糖蜜。
10、泵吸礦井、炕道、隧道、選礦、礦渣中的積水。

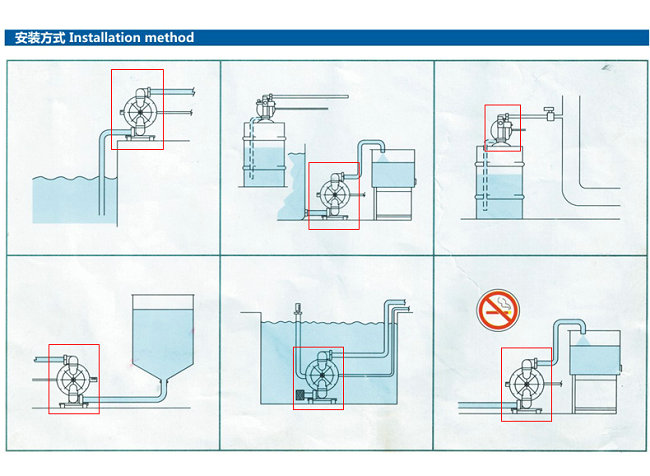

QBY第三代氣動隔膜泵的安裝方式：
QBY第三代氣動隔膜泵性能參數：
|
型號 |
流量 |
揚程 |
出口壓力 |
吸程 |
允許能 |
供氣壓力 |
供氣消耗量 |
材料 |
|||
|
鋁合金 |
不銹鋼 |
鑄造鐵 |
增強聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
★ |
|
QBY-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
|
|
QBY-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
|
|
QBY-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
|
QBY第三代氣動隔膜泵工作原理圖如下：
QBY氣動隔膜泵的系統連接示意圖：

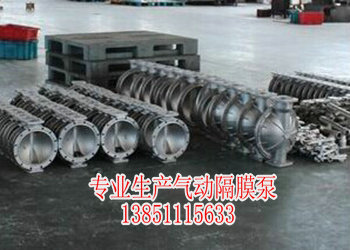

QBY氣動隔膜泵凱旋生產的現場圖集如下：

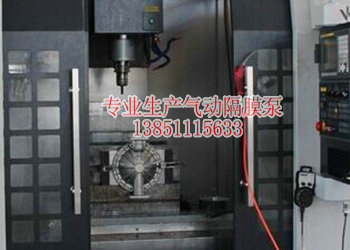

QBY氣動隔膜泵凱旋生產的現場圖集2如下：
QBY第三代氣動隔膜泵訂貨說明：
1.隔膜泵材質（鑄鐵、鋁合金、不銹鋼、工程塑料）;
2.隔膜泵規格（DN10-100）;
3.隔膜泵流量（0.8-30m3/h）;
4.隔膜泵揚程（0-50m）;
5.隔膜泵適用介質（污水、污物、清水及帶腐蝕性介質等）;
6.隔膜泵介質溫度（-10-80度）;
7.隔膜泵連接方式（法蘭、絲口）;
