YW液下式高效無堵塞排污泵
YW液下高效無堵塞排污泵產品概述：
YW液下高效無堵塞排污泵是凱旋泵閥根據用戶實際的要求以及安裝使用條件、方式的不同，結合本廠多年的實際經驗，在WQ型潛水式排污泵的基礎上進行合理優化設計而成，本系列產品具有安裝使用方便，結構合理，同時也避免了因機械密封漏水而造成電機燒毀的弊病。
YW液下高效無堵塞排污泵型號意義：
100 YW 100-15-7.5
100 – 泵排出口公稱直徑 （mm）
YW –液下式排污泵
100 – 額定流量
（m3/h）
15 – 額定揚程 (m)
7.5 – 配用電機額定功率 (Kw)
YW液下高效無堵塞排污泵產品特點：
YW液下高效無堵塞排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
機械密封采用新型硬質耐腐的鈦化鎢材料，可使YW液下高效無堵塞排污泵安全連續運行6000小時以上。
YW液下高效無堵塞排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
YW液下高效無堵塞排污泵結構緊湊，體積小，移動方便，安裝簡單。
可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。
YW液下高效無堵塞排污泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達5米。

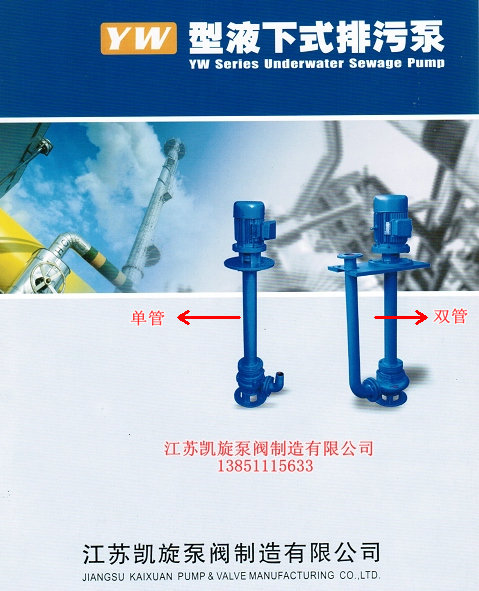

YW液下高效無堵塞排污泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。
YW液下高效無堵塞排污泵使用條件：
YW液下高效無堵塞排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米，超過時應在訂貨時提出。
介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
鑄鐵材質的使用范圍是PH5～9。
1Cr18Ni9Ti不銹鋼材質可使用一般腐蝕性介質。

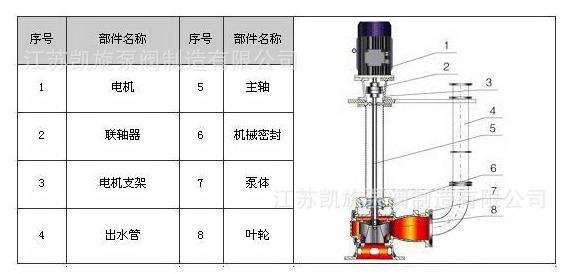

YW液下高效無堵塞排污泵結構圖：
YW液下高效無堵塞排污泵產品用途：
YW液下高效無堵塞排污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水設備，醫院、賓館的污水排放、市政工程建筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可以用于清水及帶弱腐蝕性介質。
YW液下高效無堵塞排污泵安裝：
YW液下高效無堵塞排污泵安裝前應檢查泵和電機有無損傷，檢查緊固件緊固情況。
盤動泵軸檢查有無摩擦聲，同時檢查泵軸與電機軸同心度。兩聯軸節外園偏差數不超過0．5毫米。
接YW液下高效無堵塞排污泵出液口之管路，應另設支架，不允許將其重量加于泵體上。
YW型液下無堵塞排污泵啟動、停車與拆卸：
起動：
試驗起動，檢查電機轉向和泵要求是否一致。
關閉出口管路上的閥門和壓力表。
起動電機，并開后壓力表，慢慢打開出口管路閥門到所需位置，直至正常運行。
停車：
慢慢關閉出口閘閥，停止電動機，關閉壓力表.
長期停車時，應將泵卸下，請理重裝，妥善保管。
拆卸：
關閉出液管閥門，卸掉法蘭上的聯結螺栓。
松開電機座和聯接端蓋螺栓，卸掉電機。
松開基礎上固定泵的螺栓，將泵取出，以清水沖洗，為防氧化。
拆下底座，泵體和出液管，松開葉輪螺母，取出葉輪。
拆下油室，機械密封，拆下加長管，軸承座，取出加長軸。
YW型液下無堵塞排污泵（雙管）凱旋車間實拍圖
YW液下高效無堵塞排污泵使用前應仔細檢?泵和電機有無損傷.檢?緊固件緊固情況。
盤動泵檢?有無磨擦聲.同時檢?泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm。
接YW液下高效無堵塞排污泵出液口之管路.應另設支架.不允許將其重量加于泵體上。
水泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行。
不得將YW液下高效無堵塞排污泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%）.最好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機。
YW液下高效無堵塞排污泵性能參數：
|
型號 |
排出口徑 mm |
流量 m3/h |
揚程 m |
轉速 r/min |
功率 KW |
效率 % |
|
40YW12-15
|
40 | 12 | 15 | 2900 | 1.5 | 48 |
|
50YW20-7
|
50 | 20 | 7 | 1450 | 0.75 | 62 |
|
50YW10-10
|
〃 | 10 | 10 | 〃 | 0.75 | 54 |
|
50YW15-15
|
〃 | 15 | 15 | 2900 | 1.5 | 51 |
|
50YW15-20
|
〃 | 15 | 20 | 〃 | 2.2 | 51 |
|
50YW17-25
|
〃 | 17 | 25 | 〃 | 3 | 53 |
|
50YW25-32
|
〃 | 25 | 32 | 〃 | 5.5 | 49 |
|
65YW25-15
|
65 | 25 | 15 | 〃 | 2.2 | 52 |
|
65YW37-13
|
〃 | 37 | 13 | 〃 | 3 | 60 |
|
65YW25-28
|
〃 | 25 | 28 | 〃 | 4 | 58 |
|
80YW40-7
|
80 | 40 | 7 | 〃 | 2.2 | 50 |
|
80YW29-9
|
〃 | 29 | 9 | 〃 | 2.2 | 48 |
|
80YW43-13
|
〃 | 43 | 13 | 〃 | 3 | 65 |
|
80YW40-15
|
〃 | 40 | 15 | 〃 | 4 | 57 |
|
80YW50-25
|
〃 | 50 | 25 | 〃 | 7.5 | 56 |
|
100YW80-9
|
100 | 80 | 9 | 1450 | 4 | 62 |
|
100YW110-10
|
〃 | 110 | 10 | 〃 | 5.5 | 97 |
|
100YW65-15
|
〃 | 65 | 15 | 〃 | 5.5 | 59 |
|
100YW100-15
|
〃 | 100 | 15 | 〃 | 7.5 | 70 |
|
100YW80-20
|
〃 | 80 | 20 | 〃 | 7.5 | 71 |
|
100YW100-22
|
〃 | 100 | 22 | 〃 | 15 | 61 |
|
150YW145-9
|
150 | 145 | 9 | 〃 | 7.5 | 63 |
|
150YW200-10
|
〃 | 200 | 10 | 〃 | 15 | 64 |
|
150YW160-15
|
〃 | 160 | 15 | 〃 | 15 | 67 |
|
150YW180-22
|
〃 | 180 | 22 | 〃 | 18.5 | 74 |
|
150YW150-26
|
〃 | 150 | 26 | 〃 | 18.5 | 72 |
|
150YW130-30
|
〃 | 130 | 30 | 〃 | 22 | 69 |
|
150YW200-30
|
〃 | 200 | 30 | 〃 | 37 | 65 |
|
150YW150-35
|
〃 | 150 | 35 | 〃 | 37 | 63 |
|
200YW250-11
|
200 | 250 | 11 | 〃 | 15 | 72 |
|
200YW250-15
|
〃 | 250 | 15 | 〃 | 18.5 | 72 |
|
200YW400-10
|
〃 | 400 | 10 | 〃 | 22 | 75 |
|
200YW310-13
|
〃 | 310 | 13 | 〃 | 22 | 71 |
|
200YW400-13
|
〃 | 400 | 13 | 〃 | 30 | 76 |
|
200YW250-22
|
〃 | 250 | 22 | 〃 | 30 | 71 |
|
200YW350-25
|
〃 | 350 | 25 | 〃 | 37 | 73 |
|
200YW250-35
|
〃 | 〃 | 35 | 〃 | 45 | 69 |
|
250YW600-9
|
250 | 600 | 9 | 〃 | 30 | 78 |
|
250YW600-12
|
〃 | 600 | 12 | 〃 | 37 | 76 |
|
250YW600-15
|
〃 | 600 | 15 | 〃 | 45 | 73 |
